Upevnený pokročilý statický generátor VAR
Geya je popredný čínsky výrobca generátora VAR s pokročilým statickým generátorom. Používa digitálnu kontrolu, ponúka rýchlu reakciu (<10 ms), koriguje nerovnováhy a zlepšuje faktorový faktor. Ideálne pre obytné, priemyselné a obnoviteľné energetické aplikácie.
Advance Static VAR Generátor: Séria GY ASVG je pokročilým riešením pre dynamickú kompenzáciu reaktívneho výkonu. Tento nástenný ASVG využíva menič napätia pripojeného paralelne s mriežkou, čo umožňuje presné a rýchle reguláciu reaktívneho výkonu. Jeho digitálne jadro DSP+CPLD, trojúrovňová topológia a pokročilé algoritmy zabezpečujú presnú kompenzáciu, riešia trojfázovú nevyváženosť a zlepšujú faktor. S časom odozvy menej ako 10 ms je ideálny pre aplikácie s kolísajúcimi zaťaženiami. Vhodné pre obytné, priemyselné a obnoviteľné energetické aplikácie.
Popis modelu:
| Gy | ASVG | 0.4 | 50 000 | / | 4L | W |
| Podnikateľský kód | Predbežný statický generátor var | Úroveň napätia 0,22: 220V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Menovitá kapacita (KVAR) 5/15/35/50/75/100 kvar | 2L: Jednofázová fáza 3L: Trojfázové trojpruhové 4L: Trojfázové štvorvodič |
W: na stenu namontované |
Vlastnosti:
● Používajte DSP+CPLD všetky digitálne riadiace jadro, technológia topológie s tromi úrovňami, algoritmus pokročilého reaktívneho detekcie výkonu a stratégiu riadenia PWM na dosiahnutie dynamickej a presnej kompenzácie reaktívneho výkonu.
● Prijať modulárny dizajn, ktorý uľahčuje paralelné pripojenie viacerých modulov, zaberá malý priestor a ľahko sa udržiava.
● Konštrukčný návrh nezávislých vzduchových kanálikov a nezávislých skladov zaisťuje stabilnú prevádzku zariadenia.
● Vykonajte dynamickú kompenzáciu v plnom rozsahu induktívneho reaktívneho výkonu a kapacitnej reaktívnej energie a súčasne vyriešite problém s nevyvážením trojfázovej.
● Rýchlosť dynamickej odozvy na zaťaženie je na milisekundovej úrovni, ktorá môže dosiahnuť dynamickú a presnú kompenzáciu za reaktívny výkon nárazového zaťaženia.
Aplikácie:
Generátor predbežného statického varu je vhodný pre systém distribúcie energie, odvetvie drenáže a odpadových vôd, distribuovaný fotovoltaický priemysel, chemický priemysel, chemické vlákno a ropné priemysel, metalurgia, zlieva a cementový priemysel, uhoľný priemysel a banský priemysel, priemysel výroby automobilov atď.
Technické parametre:
| Séria 220V | Séria 380V | 500 V séria | 690V séria | |||
| Nadmorská výška | <2000 m, nad 2000 m, odovzdajte podľa GB/T3859.2 | |||||
| Okolitá teplota | -20 ～+50 ℃ | |||||
| Relatívna vlhkosť | ≤90%, žiadna kondenzácia na povrchu, keď je mesačná minimálna teplota 25 ℃ | |||||
| Úroveň znečistenia | Úroveň III nižšie | |||||
| Prevádzkové napätie | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Pracovná frekvencia | 50 Hz ± 5% | |||||
| Menovitá kompenzačná kapacita | 5 kvar | 15/35/50/75/100kvar | 90 kvar | 120 kvar | ||
| Mriežka | L/n | 3P3W/3P4W | ||||
| Počet jednotiek spojených paralelne | Ulčitý | |||||
| Celková účinnosť stroja | ≥97% | |||||
| Frekvencia | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | ||
| Výber funkcie | Reaktívna sila | Reaktívne výsledky | ||||
| Miera kompenzácie reaktívneho výkonu | ≥99% | > 95% | ||||
| Čas celej odozvy | <10 ms | |||||
| Hluk | ≤60 dB | ≤60 dB | ≤65db | ≤65db | ||
| Metóda kontroly | 2-cestné rozhranie RS485 (podporuje GPRS/WiFi) | |||||
| Ochrana | Preťaženie, nadprúdový prúd softvéru/hardvér, prepätie a podkladanie mriežky, zlyhanie energie, nadmerná časť, ochrana abnormality frekvencie atď. | Preťaženie, nadprúdy softvéru/hardvéru, prepätie mriežky a podkladanie, nerovnováha napätia mriežky, zlyhanie napájania, nadmerná časť, abnormalita frekvencie, ochrana obvodov strelcov atď. | ||||
| Metóda inštalácie | Namontovaný na stene | Hrebeň | ||||
| Prichádzajúca čiara | Spätný prichádzajúci （Typ stojanu） 、 horná prichádzajúca （na stenu namontované） | Prichádzajúca čiara | ||||
| Úroveň ochrany | IP20 | |||||
Model a špecifikácia:
| Modely | ||||
|---|---|---|---|---|

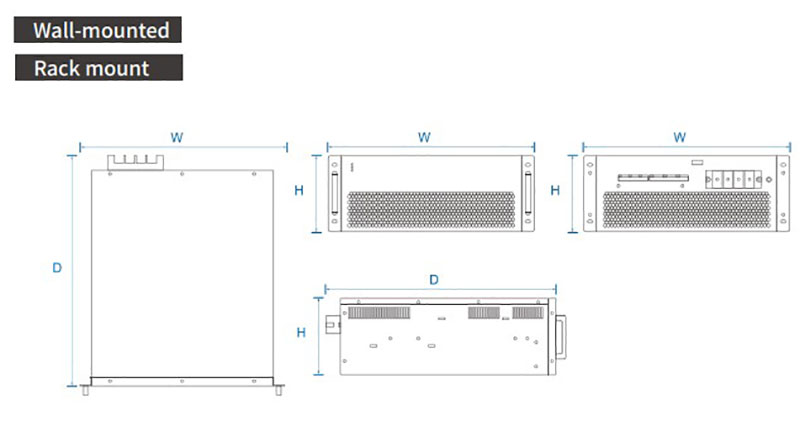

| Číslo modelu | Kompenzačná kapacita (KVAR) | Systémové napätie (V) | Rozmery (d*w*h) | Metóda chladenia |
| GY ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160 mm | Nútené chladenie vzduchu |
| GY ASVG-0,4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89 mm | |
| GY ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89 mm | |
| GY ASVG-0,4-50K/4L-R/W | 50 | 380 ± 20% | 500*540*190 mm | |
| GY ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240 mm | |
| GY ASVG-0,4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240 mm | |
| GY ASVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275 mm | |
| GY ASVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275 mm | |
