Trojfázový trojvodičkový aktívny harmonický filter namontovaný na stenu
Ako dôveryhodný dodávateľ Číny ponúka Geya pokročilý trojfázový trojvodný aktívny harmonický filter namontovaný na stene, ktorý obsahuje vysoko výkonný, trvanlivosť, ľahkú inštaláciu a vynikajúce zmiernenie harmonických. Tento filter je ideálny pre rôzne priemyselné odvetvia, naši klienti na celom svete vysoko oceňujú. Pošlite svoj dotaz nižšie a zažite našu najlepšiu rýchlosť odozvy v triede do 24 hodín!
Trojfázový trojvodičový aktívny harmonický filter namontovaný na stenu (APF) dynamicky zmierňuje harmonické prúdy a zlepšuje kvalitu energie v Trojfázové systémy. Táto jednotka namontovaná na stenu využíva pokročilé DSP+CPLD Digital Kontrola a trojúrovňová topológia pre presnú harmonickú kompenzáciu. To Ponúka široký rozsah filtrovania (2. až 50. harmonické), vysoké filtrovanie Účinnosť (až 95%) a rýchly čas odozvy (<10 ms). Modulárny dizajn umožňuje škálovateľné riešenia prostredníctvom paralelného pripojenia. Filter sa tiež venuje trojfázovým nerovnováhe a obsahuje komplexné ochranné funkcie. Dostupné v rôznych prúdových hodnotení (25A až 150a) a úrovniach napätia (220 V až 690 V).
Popis modelu:
| Gy | Ahf | 0.4 | 50A | / | 3l | W |
| Podnikateľský kód | Aktívny harmonický filter | Úroveň napätia 0,22: 220V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Menovacia kapacita （KVAR） 25/50/75/100/150A | 3L: Trojfázové trojpruhové | W: na stenu namontované |
Vlastnosti:
● Používajte DSP+CPLD všetky digitálne riadiace jadro, technológia trojúrovňovej topológie,
pokročilý algoritmus detekcie harmonických a stratégia kontroly PWM na dosiahnutie
Presná kompenzácia harmonického prúdu.
● Prijať modulárny dizajn, ktorý uľahčuje paralelné pripojenie viacerých
Moduly, zaberajú malý priestor a ľahko sa udržiavajú.
● Konštrukčný návrh nezávislých vzduchových kanálikov a nezávislých skladov
Zaisťuje stabilnú prevádzku zariadenia.
● Môže filtrovať harmonické v širokom spektre harmonických, od 2 do 50
Harmonické a vyriešte problém trojfázovej nevyváženosti súčasne.
● Harmonická rýchlosť filtrovania je vysoká. Ak kapacita umožňuje, harmonická
Rýchlosť aktuálneho filtrovania môže byť až 95%. Nastavte 100% výstup obmedzenia prúdu
zabezpečiť dlhodobú stabilnú prevádzku zariadenia.
Applications:
Trojfázové trojvodičové aktívne harmonické filtre namontované na stene sú ideálne pre Rôzne aplikácie, ktoré si vyžadujú presné harmonické zmiernenie:
● Dátové centrá:Ochrana citlivých zariadení pred harmonickými
skreslenie.
● Nemocnice:Zabezpečenie spoľahlivej sily pre kritickú lekársku starostlivosť
zariadenia.
● Priemyselné prostredie:Zlepšenie kvality energie v
Výrobné procesy vrátane petrochemických, farmaceutických, oceľových a
Polovodičové odvetvia.
● Textil a svetelný priemysel:Zvýšenie efektívnosti a
Zníženie problémov súvisiacich s harmonickým v textilnom a ľahkom priemyselnom prostredí.
● Obnoviteľné energetické systémy:Integrácia obnoviteľnej energie
Zdroje pri zachovaní stability mriežky.
Trojfázové trojvodičové aktívne harmonické filtre namontované na stene ponúkajú kompaktný a efektívne riešenie na optimalizáciu kvality energie v rôznych aplikáciách.
Technické parametre:
| Séria 220V | Séria 380V | 500 V séria | 690V séria | ||
| Nadmorská výška | <2000 m, nad 2000 m, odovzdajte podľa GB/T3859.2 | ||||
| Okolitá teplota | -20 ～+50 ℃ | ||||
| Relatívna vlhkosť | ≤90%, žiadna kondenzácia na povrchu, keď mesačné minimum Teplota je 25 ℃ | ||||
| Úroveň znečistenia | Úroveň III nižšie | ||||
| Prevádzkové napätie | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Pracovná frekvencia | 50 Hz ± 5% | ||||
| Kompenzačný prúd | 25a | 25/50/75/100/150a | 100a | 100a | |
| Mriežka | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Počet jednotiek spojené paralelne | Ulčitý | ||||
| Celková účinnosť stroja | ≥97% | ||||
| Mriežka | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | |
| Kompenzačný rozsah | 2 ～ 50TIME, miera kompenzácie je nastaviteľná | ||||
| Výber funkcie | Reaktívna sila | Reaktívny výkon, reaktívna sila + asymetria | |||
| Reaktívna sila kompenzačná sadzba | ≥95% | > 92% | |||
| Neutrálne filtrovanie spôsobilosť | Schopnosť filtrovania neutrálneho linky je 3 -násobok schopnosti filtrovania fázy spôsobilosť | ||||
| Čas celej odozvy | ＜ 10 ms | ＜ 40 ms | ＜ 40 ms | ＜ 40 ms | |
| Hluk | ≤60 dB | ≤60 dB | ≤65db | ≤65db | |
| Metóda kontroly | 2-cestné rozhranie RS485 (podporuje GPRS/WiFi) | ||||
| Ochrana | Preťaženie, softvér/hardvér nadprúd, prepätie mriežky a Podpätie, zlyhanie energie, nadpripenie, abnormalita frekvencie Ochrana atď. | Preťaženie, softvér/hardvér nadprúd, prepätie mriežky a Podpätie, nerovnováha napätia mriežky, zlyhanie energie, nadmerná časť, Abnormalita frekvencie, ochrana skratu, atď. | |||
| Metóda inštalácie | zameraný na stenu | ||||
| Prichádzajúca čiara | horná prichádzajúca （namontovaná na stenu） | ||||
| Ochrana | IP20 | ||||

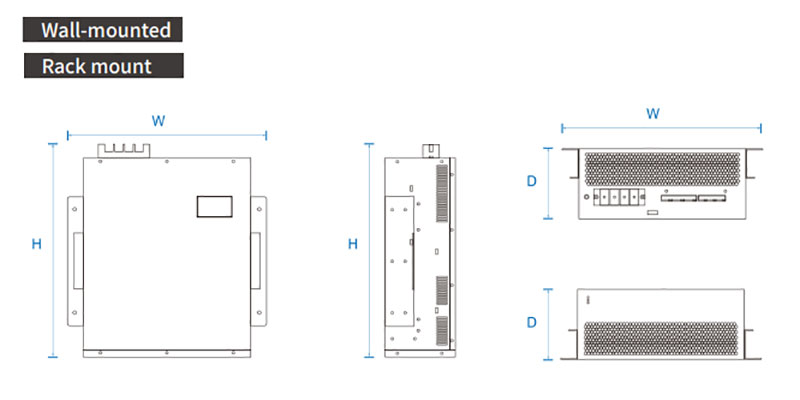

Model a špecifikácia:
| Modely | ||||
|---|---|---|---|---|
| Číslo modelu | Menovitý prúd (a) | Systémové napätie (V) | Rozmery (d*w*h) | Metóda chladenia |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 mm | Nútené chladenie vzduchu |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 mm | |
