690V montáž stojana Active Harmonic Filter
Hľadáte 690 V stojanový montáž aktívneho harmonického filtra? Geya ponúka najkvalitné riešenia s vysokou výkonnosťou a spoľahlivosťou. Získajte komplexnú ponuku prispôsobenú svojim potrebám a zvýšte efektívnosť vášho systému. Kontaktujte nás teraz a získajte najlepšiu cenu a vynikajúcu podporu po predaji. Konajte rýchlo, aby ste dnes zvýšili svoju produktivitu!
690V Rack Mount Active Harmonic Filter (AHF) poskytuje pokročilé zmiernenie harmonických pre vysoké napätie (690 V ± 20%) trojfázové elektrické systémy. Táto jednotka namontovaná na stojane využíva digitálne riadiace jadro DSP+CPLD a trojúrovňovú topológiu pre presnú harmonickú kompenzáciu až do 50. harmonickej. Pri súčasnej kapacite s hodnotením 100a sa účinne zaoberá harmonickým skreslením a trojfázovou nerovnováhou. Modulárny dizajn podporuje paralelné pripojenie pre zvýšenú kapacitu a zjednodušenú údržbu. Nútené chladenie vzduchu zaisťuje spoľahlivú prevádzku. 690V Rack Mount Mount Active Harmonic Filter poskytuje robustné riadenie kvality energie pre náročné priemyselné prostredie.
Popis modelu:
| Gy | Ahf | 0.69 | 100a | / | 4L | R |
| Podnikateľský kód | Aktívny harmonický filter | Úroveň napätia 0,69: 690 V ± 20% |
Menovacia kapacita （KVAR） 100A | 3L: Trojfázové trojpruhové 4L: Trojfázové štvorvodič |
R: Mount Rack |
Vlastnosti:
● Používajte DSP+CPLD všetky digitálne riadiace jadro, trojúrovňová topológia, technológia pokročilého harmonického detekcie a stratégiu riadenia PWM na dosiahnutie presnej kompenzácie harmonického prúdu.
● Prijať modulárny dizajn, ktorý uľahčuje paralelné pripojenie viacerých modulov, zaberá malý priestor a ľahko sa udržiava.
● Konštrukčný návrh nezávislých vzduchových kanálikov a nezávislých skladov zaisťuje stabilnú prevádzku zariadenia.
● Môže filtrovať harmonické v širokej škále harmonických, od 2 do 50 harmonických, a súčasne vyriešiť problém trojfázovej nevyváženosti.
● Harmonická rýchlosť filtrovania je vysoká. Ak kapacita umožňuje, rýchlosť filtrovania harmonického prúdu môže byť až 95%. Nastavte 100% výstup obmedzenia prúdu, aby ste zaistili dlhodobú stabilnú prevádzku zariadenia.
Aplikácie:
690V Rack Mount Active Harmonické filtre sú rozhodujúce pre udržanie kvality energie a výkonu zariadenia vo vysokorýchlostných výkonových systémoch:
● Ťažké priemyselné aplikácie:Zmiernenie harmonických produkovaných veľkými variabilnými frekvenčnými jednotkami (VFD), usmerňovačmi a inými nelineárnymi zaťaženiami v systémoch s vysokým napätím.
● Ťažba a ropa a plyn:Zabezpečenie spoľahlivej prevádzky kritického vybavenia v drsnom prostredí s vysokorovnátiam distribúciou energie.
● Integrácia obnoviteľnej energie:Stabilizačný výkon z vysokonapäťových obnoviteľných zdrojov energie pripojených k mriežke.
● Dátové centrá a kritická infraštruktúra:Ochrana citlivých zariadení a udržiavanie kvality energie v prostrediach vysokorýchlostných dátových centier.
690V Rack Mount Active Harmonic Filtre ponúka účinné zmierňovanie harmonických pre zvýšenú kvalitu výkonu vo vysokorýchlostných aplikáciách.
Technické parametre:
| Séria 220V | Séria 380V | 500 V séria | 690V séria | ||
| Nadmorská výška | <2000 m, nad 2000 m, odovzdajte podľa GB/T3859.2 | ||||
| Okolitá teplota | -20 ～+50 ℃ | ||||
| Relatívna vlhkosť | ≤90%, žiadna kondenzácia na povrchu, keď je mesačná minimálna teplota 25 ℃ | ||||
| Úroveň znečistenia | Úroveň III nižšie | ||||
| Prevádzkové napätie | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Pracovná frekvencia | 50 Hz ± 5% | ||||
| Kompenzačný prúd | 25a | 25/50/75/100/150a | 100a | 100a | |
| Mriežka | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Počet jednotiek spojené paralelne |
Ulčitý | ||||
| Celková účinnosť stroja | ≥97% | ||||
| Mriežka | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | |
| Kompenzačný rozsah | 2 ～ 50TIME, miera kompenzácie je nastaviteľná | ||||
| Výber funkcie | Reaktívna sila | Reaktívny výkon, reaktívna sila + asymetria | |||
| Reaktívna sila kompenzačná sadzba |
≥95% | > 92% | |||
| Neutrálne filtrovanie spôsobilosť |
Schopnosť filtrovania neutrálneho linky je 3 -násobok schopnosti fázového filtrovania | ||||
| Čas celej odozvy | ＜ 10 ms | ＜ 40 ms | ＜ 40 ms | ＜ 40 ms | |
| Hluk | ≤60 dB | ≤60 dB | ≤65db | ≤65db | |
| Metóda kontroly | 2-cestné rozhranie RS485 (podporuje GPRS/WiFi) | ||||
| Ochrana | Preťaženie, nadprúdový prúd softvéru/hardvér, prepätie a podkladanie mriežky, zlyhanie energie, nadmerná časť, ochrana abnormality frekvencie atď. | Preťaženie, nadprúdy softvéru/hardvéru, prepätie a podkladanie mriežky, nerovnováha napätia mriežky, zlyhanie napájania, nadmerná časť, abnormalita frekvencie, ochrana skratu atď. | |||
| Metóda inštalácie | Namontovaný na stene | Hrebeň | |||
| Prichádzajúca čiara | Spätný prichádzajúci （Typ stojanu） 、 horná prichádzajúca （na stenu namontované） | Prichádzajúca čiara | |||
| Ochrana | IP20 | ||||
Model a špecifikácia:

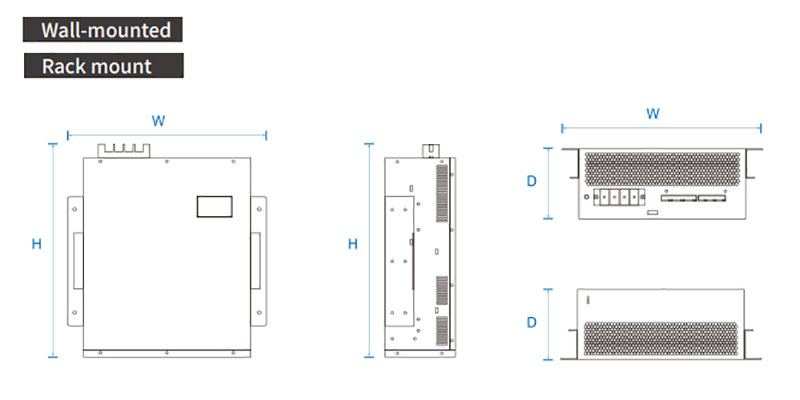

| Číslo modelu | Menovitý prúd (a) | Systémové napätie (V) | Rozmery (d*w*h) | Metóda chladenia |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 mm | Nútené chladenie vzduchu |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 mm |
